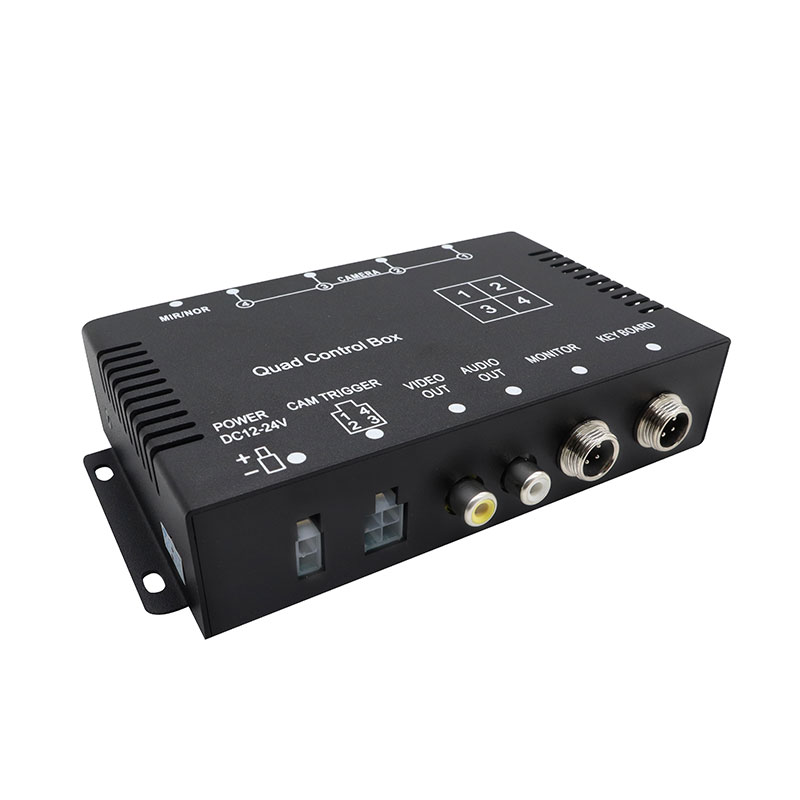

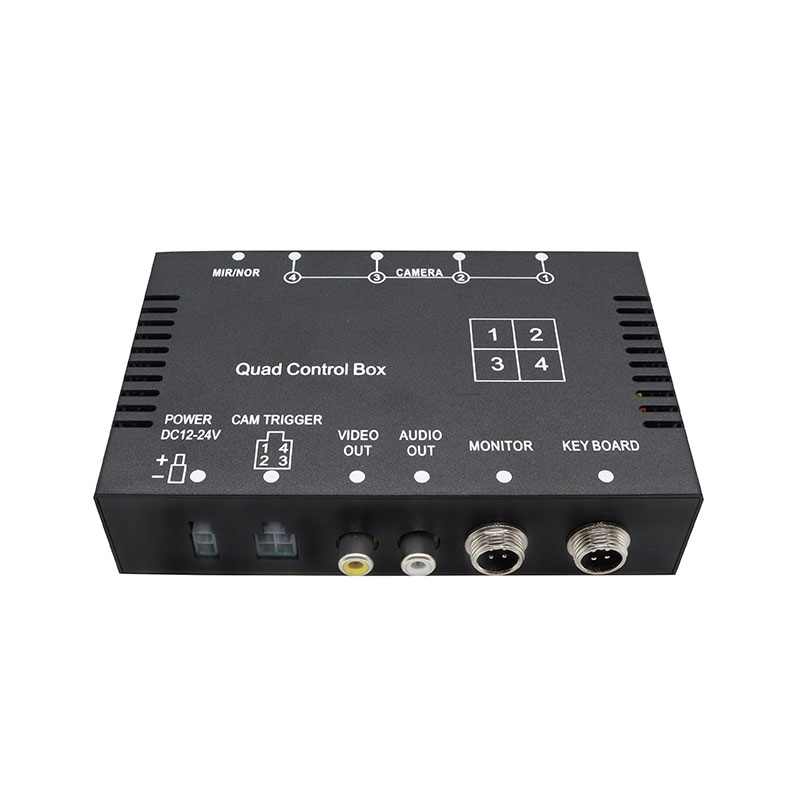

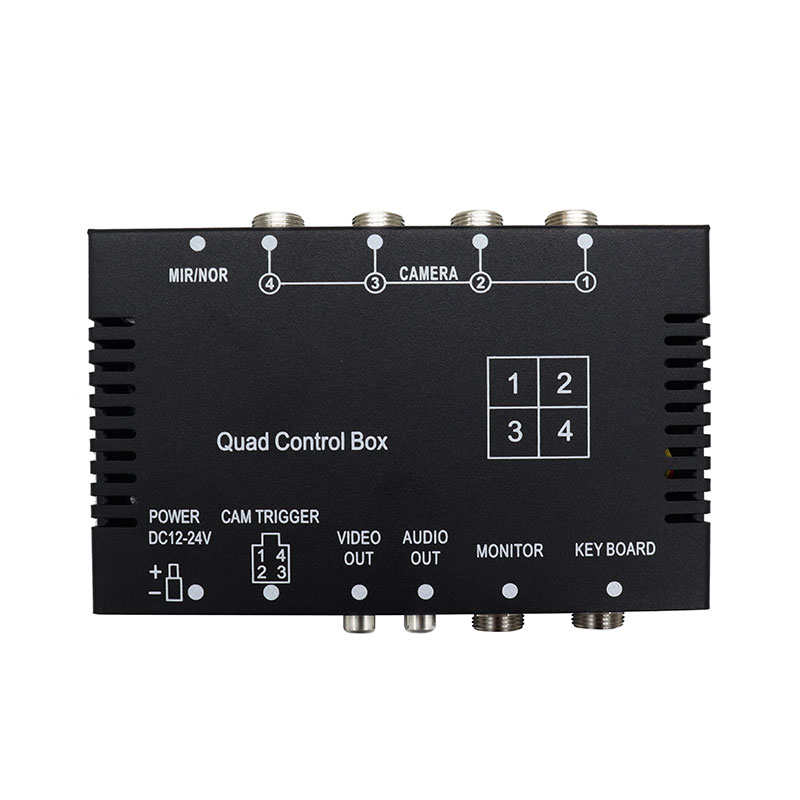

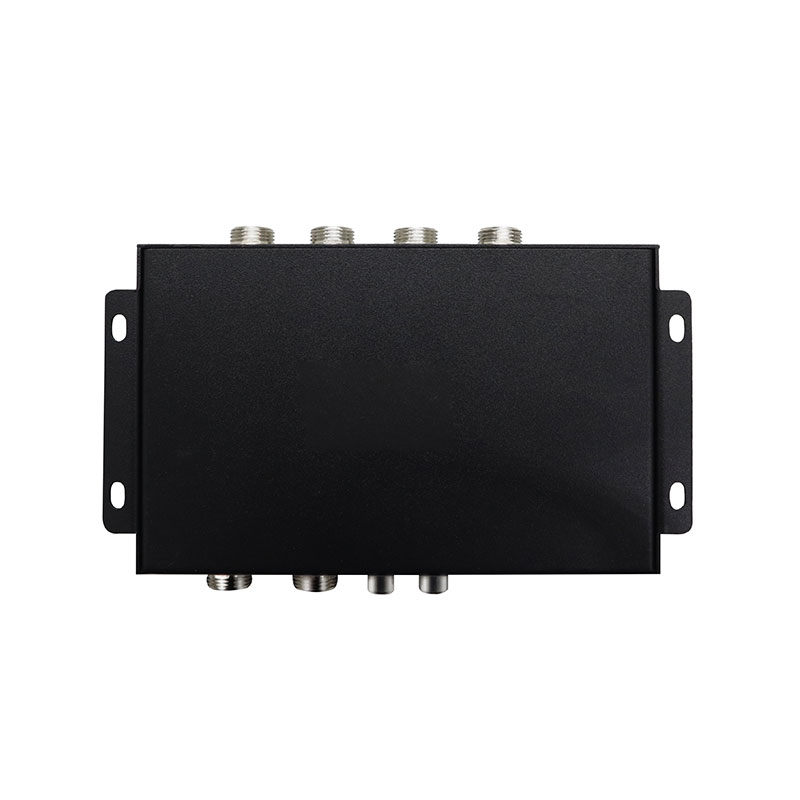

4-kanałowa skrzynka kontrolna wideo pojazdu do wyświetlania z wielu kamer i przełączania kamer

Zamiast podłączać wiele kamer bezpośrednio do oddzielnych urządzeń sterujących, sterownik zapewnia 4 wejścia kamer w jednym kompaktowym urządzeniu, umożliwiając wybór różnych widoków z kamer i wyświetlanie ich na monitorze pojazdu. System obsługuje cztery kamery samochodowe CVBS i może automatycznie dzielić lub przełączać wyświetlanie wideo w zależności od wybranego trybu pracy. Każdą kamerę można uruchomić osobno, a system może automatycznie wyświetlić odpowiednią kamerę na pełnym ekranie po aktywowaniu sygnału wyzwalającego.  Każdy kanał obsługuje niezależne ustawienia obrazu lustrzanego/normalnego, dzięki czemu system nadaje się do różnych pozycji instalacji kamery. Po anulowaniu sygnału wyzwalającego system może opóźnić powrót obrazu o około 2 sekundy przed powrotem do poprzedniego stanu wyświetlania. Dzięki temu produkt nadaje się do przełączania kamer w pojazdach, systemów kamer cofania, monitorowania wielu kamer i systemów wideo pojazdów użytkowych.

Cechy produktu

1. 4-kanałowe wejście dla wielu kamer

Kontroler obsługuje cztery wejścia kamer CVBS, co pozwala na integrację wielu kamer pojazdów w jeden system monitoringu wizyjnego.

Można go połączyć z:

• Przedni aparat
• Kamera cofania
• Kamera z lewej strony
• Kamera z prawej strony

Dzięki temu nadaje się do stosowania w systemach monitorowania pojazdów z 4 kamerami.

2. Automatyczne przełączanie kamer

Po aktywowaniu sygnału wyzwalającego odpowiednia kamera może automatycznie przełączyć się na wyświetlanie pełnoekranowe.

Funkcja ta jest przydatna w zastosowaniach takich jak:

• Aktywacja kamery cofania
• Monitorowanie kierunkowskazów
• Aktywacja kamery bocznej
• Monitorowanie drzwi lub pojazdów specjalnych

3. Indywidualna kontrola wyzwalania

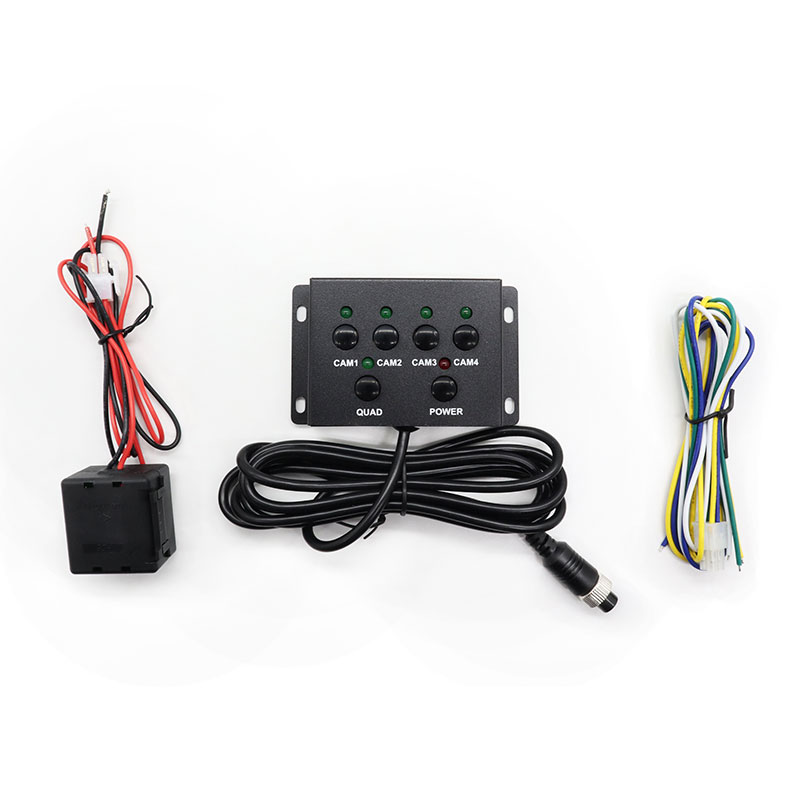

Każdą kamerę można wyzwalać osobno. Użytkownik może wybrać dowolny z czterech kanałów kamery za pomocą przewodu wyzwalającego lub w trybie ręcznym, zapewniając elastyczną kontrolę nad różnymi konfiguracjami pojazdu.

4. Konfigurowalny priorytet kamery

System obsługuje ustawienia priorytetu wyświetlania dla: KAMERA1 / KAMKA2 / KAMERA3 / KAMERA4. Umożliwia to instalatorowi zdefiniowanie, która kamera powinna mieć priorytet w przypadku otrzymania wielu sygnałów wyzwalających.

5. Wiele opcji złącza wideo

Wyjście wideo jest dostępne poprzez: Złącze lotnicze RCA/4P. Zapewnia to elastyczność integracji z różnymi systemami okablowania monitorów pojazdów i kamer.

Parametry produktu

Rodzaj produktu: Skrzynka kontrolna wideo pojazdu D1 4CH

Wejście kamery: 4-kanałowy CVBS

Wybór aparatu: Indywidualny wyzwalacz/wybór ręczny

Wyświetlacz: Automatyczne przełączanie na pełnym ekranie

Priorytet wyświetlania: KAMERA1 / KAMKA2 / KAMERA3 / KAMERA4

Ustawienie obrazu: Normalny / Lustrzany

Funkcja wyzwalania: Indywidualny wyzwalacz kamery

Opóźnienie powrotu wyzwalacza: Około. 2 sekundy

Format wideo: PAL/NTSC

Audio: Obsługiwane wyjście audio

Moc wyjściowa: 12 V dla kamer i LCD

Napięcie robocze: 9 V–32 V

Ochrona: Zabezpieczenie przed wysokim napięciem/niskim napięciem/przeciążeniem

Złącze wyjściowe wideo: Lotnictwo RCA/4P

Wymiar: 155 × 87 × 32 mm

Scenariusze zastosowań

1. System kamer w ciężarówce

Do sterownika można podłączyć wiele kamer do systemu kamer w ciężarówce, w tym kamery przednie, tylne i boczne.

2. Monitorowanie pojazdów użytkowych

Nadaje się do systemów monitoringu wideo pojazdów użytkowych, gdzie kilka kamer musi być podłączonych do jednego wyświetlacza pojazdu.

Aplikacje mogą obejmować:

• Samochody dostawcze
• Pojazdy logistyczne
• Pojazdy serwisowe
• Pojazdy użytkowe
• Samochody dostawcze
• System kamer autobusowych

Kontroler wideo 4CH można zintegrować z systemami kamer autobusowych w celu monitorowania przodu, tyłu i boku.

3. Pojazd budowlany

Nadaje się do pojazdów budowlanych i specjalnych wymagających wielu widoków z kamer wokół pojazdu.

Przykłady obejmują:

• Wywrotki
• Betonomieszarki
• Koparki
• Ładowarki kołowe
• Pojazdy specjalnego przeznaczenia
• System kamery cofania

Kontrolera można używać jako kontrolera kamery cofania, aby automatycznie wyświetlać kamerę tylną po włączeniu spustu cofania.

4. Wielokamerowy system monitoringu

W przypadku pojazdów wymagających wielu kątów widzenia kontroler wideo obsługujący wiele kamer zapewnia scentralizowane przełączanie kamer i zarządzanie wyświetlaczem.

Typowa konfiguracja kamery pojazdu

Typowy system pojazdu z 4 kamerami:

• CAM1 → Kamera z widokiem z przodu
• CAM2 → Kamera cofania / kamera cofania
• CAM3 → Kamera z widokiem z lewej strony
• CAM4 → Kamera z widokiem z prawej strony

Kontrola:

Przewód spustowy/wybór ręczny

Wyświetlacz: Automatyczne przełączanie na pełnym ekranie

Obraz: Możliwość wyboru Normalny / Lustrzany

Wideo: CVBS

Moc: 9–32 V

Często zadawane pytania

P1: Ile kamer może obsługiwać ta skrzynka kontrolna wideo?

Kontroler obsługuje 4 wejścia kamer CVBS.

P2: Czy każdą kamerę można uruchomić osobno?

Tak. Każdą kamerę można wyzwalać indywidualnie za pomocą przewodu wyzwalającego.

P3: Czy kamera może automatycznie wyświetlać się na pełnym ekranie?

Tak. Po aktywowaniu odpowiedniego sygnału wyzwalającego wybrana kamera może automatycznie przełączyć się na wyświetlanie pełnoekranowe.

P4: Czy mogę ręcznie wybrać kamerę?

Tak. Za pomocą funkcji sterowania można wybrać dowolny z czterech kanałów kamery.

P5: Czy każdy aparat może używać innego ustawienia lustra?

Tak. Każdy kanał obsługuje niezależne ustawienia obrazu normalnego lub lustrzanego.

P6: Jakie pojazdy mogą korzystać z tego kontrolera?

Można go stosować w samochodach ciężarowych, autobusach, pojazdach użytkowych, pojazdach budowlanych, pojazdach specjalnych i systemach kamer flotowych.

P7: Czy obsługuje pojazdy 24 V?

Tak. Napięcie robocze wynosi 9–32 V, dzięki czemu nadaje się do zastosowań w pojazdach zarówno 12 V, jak i 24 V.

P8: Czy kontroler obsługuje PAL i NTSC?

Tak. Obsługiwane są formaty wideo PAL i NTSC.

P9: Czy obsługuje dźwięk?

Tak. Kontroler obsługuje wyjście audio.

P10: Co się stanie po anulowaniu wyzwalacza?

Po anulowaniu wyzwalacza obraz może pozostać przez około 2 sekundy, zanim powróci do poprzedniego stanu wyświetlania.
